LKY/雷酷音展厅无线话筒全覆盖音频解决方案

发布时间：2022-04-02 12:58:31　阅读次数：776

1.1 项目概况

第一层入口大门及党历史发展过程，第二层为展示高科产品及宣传党的内容等。

1.2 项目要求

展厅大楼需要实施背景音乐与公共广播系统，平时播放背景音乐，为整个展厅覆盖区域所有地方营造和谐、舒适环境，减少噪音烦扰，各个区域可以自动广播。另外可实现广播寻呼功能，通过公共广播实现对公告公布、寻物找人、通知广播等，智能广播系统提供优美、舒缓的音乐会带给人们精神上的快感，可以起到放松紧张的心情和消除疲乏的作用，同时设计一套无线话筒全覆盖，1台控制电脑；

需求如下：

1、一层与二层展厅需要配置高保真吸顶式的喇叭，要求音质洪亮清晰等。

2、一层展厅与二层展厅独立分为2个分区；

3、一层与二层展厅要实现无线话筒全覆盖，讲解人在一层与二层都能够通过无线话筒进行讲话；

4、能定时定点播放背景音乐；

5、可播放背景音乐、紧急广播、紧急广播优先于背景音乐信号；

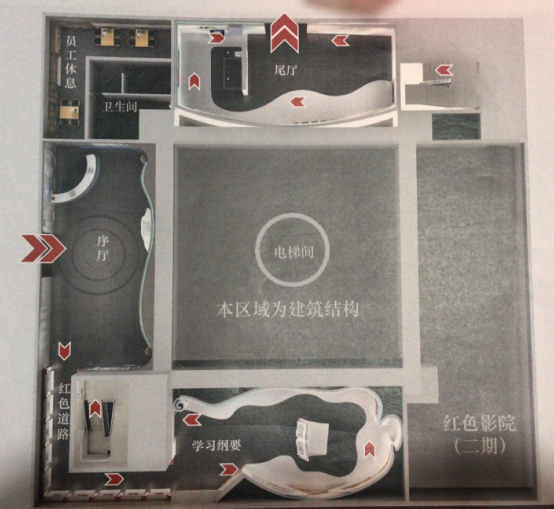

1.3 项目参考图纸：

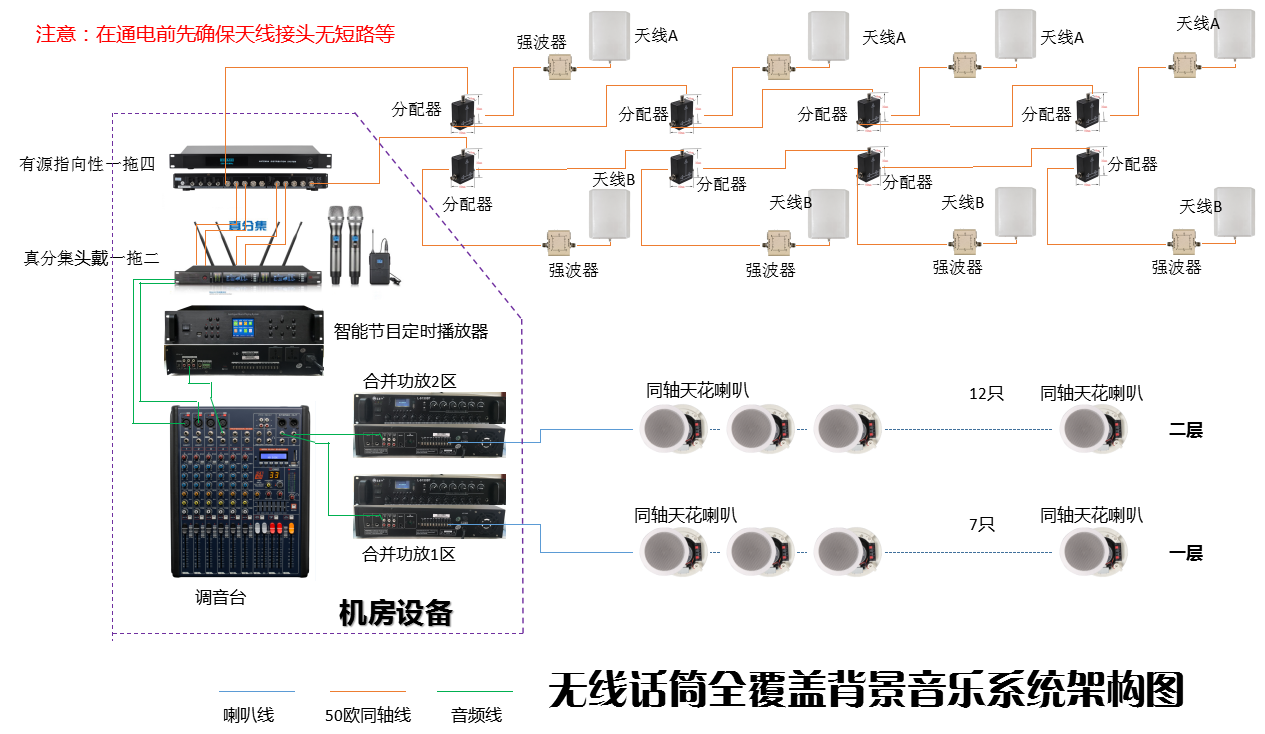

1.4 背景音乐无线话筒全覆盖系统架构图:

1.5 系统功能

本广播系统采用3.2寸TFT真彩屏显示，操作界面图形化，方便直观,含有4套程序，每套程序可编程120个定时点,带FM调频功能，可保存4个常用频率方便收听，自动搜台、手动调台,支持主机上程序拷贝，可将程序一拷贝到程序二、三、四,可查看内存里面前200首歌曲歌曲名，按页显示，一页可以显示8首，方便直观,机器内置了使用帮助文档，说明书丢失，不会操作，可方便查看,可以设置分区、电源提前打开时间,带6路分区，2路电源,1路话筒输入，1路线路输入，2路音频输出,消防功能，短路信号输入，自动报警，消防短路输出,自带消防系统触发，预警系统就会第一时间对全区进行紧急播报、疏散。

本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目智能化管理系统，其具有以下功能：

系统是背景音乐广播。以背景音乐为主，兼业务广播寻呼等，可以用来找人或者引导性消费广播。平时播放背景音乐，给游人舒适、安逸的感觉，使人沉侵在轻松愉快的环境中。

１、背景音乐系统

广播系统可选择三种音源：定时播放，麦克风广播与消防播放，它们可对展厅的公共区播放丰富的节目音源。

2、消防紧急广播

作为展厅的一个必须的功能项目，系统可提供完全符合消防紧急广播的功能，当展厅大楼某一区发生火灾报警时，可自动触发语音系统进行语音提示，并可人工广播来进行事故处理。

总之，本智能化管理系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的生活环境空间。

1.6 系统清单:

序号	设备名称	品牌	型号	技术参数	数量	单位
一、背景音乐系统
1	智能节目定时播放器	LKY	L-8200	一、功能简介： 1）3.2寸TFT真彩屏显示，操作界面图形化，方便直观 2）4G内存容量，可以增加到8G、16G、32G内存，标配4G 3）可以插U盘播放，U盘可以定时播放 4）支持电脑编程，主机手动编程 5）含有4套程序，每套程序可编程120个定时点 6）带FM调频功能，可保存4个常用频率方便收听，自动搜台、手动调台 7）具有定时插播功能，插播定时点播放完毕自动删除 8）消防功能，短路信号输入，自动报警，消防短路输出 9）1路话筒输入，1路线路输入，2路音频输出 10）带监听音响 11）支持主机上程序拷贝，可将程序一拷贝到程序二、三、四 12）可查看内存里面前200首歌曲歌曲名，按页显示，一页可以显示8首，方便直观 13）带6路分区，2路电源 14）机器内置了使用帮助文档，说明书丢失，不会操作，可方便查看 15）可以设置分区、电源提前打开时间	1	台
2	调音台	LKY	LK-8P	LK系列提供8路输入。 4单声道，2个立体声每通道均衡器3段EQ。 100mm长寿命高分析推子。 1 AUX，1返回，2编组 7段均衡，内置99种DSP效果内置高品质USB播放器蓝牙显示器 +48V幻象电源尺寸L×W×H(长宽高)：356×445×105（mm）净重重量：5KG	1	台
3	多音源/USB/收音/蓝牙/6分区独立音量调节合并功放（500W）	LKY	L-6500BT	采用先进高效功率放大电路，带播放器和液晶显示屏设有2路话筒输入，3路线路输入，1路辅助输出，设有6路分区选择输出，每路分区输出音量可独立调节，电压输出为100V，输出功率为130-660W，输出频响范围为100~16KHz；每路输入音量可独立控制，带有高低音音量调节；话筒1设为最高优先功能，自动抑制其他输入信号；设备设有异常工作保护警告功能，当输入信号过大、负载过重、温度过高、线路电路时，对应的指示灯提示，有极高的可靠性。 2U标准机箱设计，铝合金面板，美观实用。额定输出功率 500W 扬声器输出 70V,100V&4~16Ω 输入灵敏度&输入阻抗 MIC1、2、3:5mV/600Ω,不平衡TRS端子输入 AUX1、2:350mV/10KΩ,不平衡RCA端子输入输出灵敏度&输出源阻抗 MIX OUT:1000mV/470Ω,不平衡RCA端子输出过载源电动势 MIC 1、2、3 :> 12dB,不平衡TRS端子输入　 AUX1、2 :> 20dB ,不平衡RCA端子输入音调低音：±10dB at 100Hz 高音：±10dB at 10Hz 频响 50Hz～16KHz(+1dB,-3dB) 信噪比 MIC1、2、3:66dB；AUX1、2:80dB 总谐波失真 1KHz时0.1%，1/3输出功率默音功能 MIC 1 优先于其它通道 0-30dB 可调通道串音衰减 ≤50dB 散热由前往后强制风冷，散热器温度55度时启动内置风扇保护过热，过载&短路电源～220V/50Hz 重量 15.00Kg 尺寸 484x335x88mm 材质黑色铝面板，SPCC冷轧板材质机箱	2	台
4	同轴天花喇叭（5寸）	LKY	L-101T	喇叭单元 5″×1 1″×1 额定功率 20W 额定输入 70/100V 灵敏度（1m，1W） 91dB±2dB 最大声压级（1m） 96dB±2dB 频率响应 100-20kHz 安装孔尺寸 Ø170-ø175mm 尺寸 90×ø205mm 重量 1.5kg	19	只
二、无线话筒解决方案系统
1	真分集领夹一拖二	LKY	KU-920	●两通道接收信号,每通道有100个信道可选采用UHF超高频段，比传统的VHF频段干扰更少，传输更可靠。 ●采用稳定的PLL数位锁相环合成技术，整机性能稳定性显著提高； ●UHF频段传输信号，频率范围：640-690MHz ●LCD屏显示工作信道、工作频点、接收信号、音频信号 ●接收机背面设置2条橡胶接收天线，增强接收的信号，外观大方得体； ●背面设有2个平衡输出和1个混合非平衡输出，适合连接各种外置设备； ●优质麦管，拾音距离强，高保真单指向性电容咪芯，声音还原、清晰度高、噪音小； ●话筒耗电量为80mA，使用1.5V电池（2粒）供电，可连续使用12小时； ●咪头配有红色灯环指示会议咪管工作状态。 ●使用距离: 80-100米 ●适用于各种会议和演讲场合。接收机参数振荡方式. 锁相环频率合成频率范围：UHF 500MHz～900MHz 频率稳定性：±0.001% 调制方式：FM 信噪比：>60dB 失真度:<0.5%@1KHz 灵敏度：1.2/UV @S/N=12dB 电源供应：DC:12V～17V 音频输出：独立0～400mV 混合0～300mV 发射器参数：电源供应)：DC 3V （1.5V AA*2）话筒耗电量：100mA 载波频率：UHF 500MHz～900MHz 频率稳定度：±0.001% 最大频率偏：±30KH 信噪比：>60dB 邻频干扰比：>80dB 动态范围：≥100dB 类型：电容式极性模式：单一指向性频率响应：40Hz～20KHz 话筒灵敏度：-43±3dB@1KHz	1	套
2	有源指向性一拖四	LKY	KU-1300	天线主机频率响应：500MHz～1GHz//阻抗：50欧姆//增益6-10dB//工作电源：DC-12V-3A//输出外接电源：DC-12V-800MA// 天线机盒类型：对数周期偶极阵(LPDA)天线//工作电压：DC-8V//指向性：垂直圆形180度典型//导波器段数：11//连接端子：固定式直角BNC母座	1	套
3	天线	LKY	KU-12UB	天线机盒类型：对数周期偶极阵(LPDA)天线//工作电压：DC-8V//指向性：垂直圆形180度典型//导波器段数：11//连接端子：固定式直角BNC母座	6	对
4	无源宽频带UHF天线合并/分配器	LKY	KU-13FP	频段范围：400-1000MHz//插入损耗：3dB	5	对
5	全指向性天线（强波器）	LKY	KU-13FD	频段范围：500-1000MHz//增益：6dB//供电：9V直流600mA//端子：TNC//噪声：3.6dB//工作温度：-20℃至+60℃//可用于长连接线信号补偿	9	对
6	音频线			莲花RCA-话筒6.35线1米	6	条
